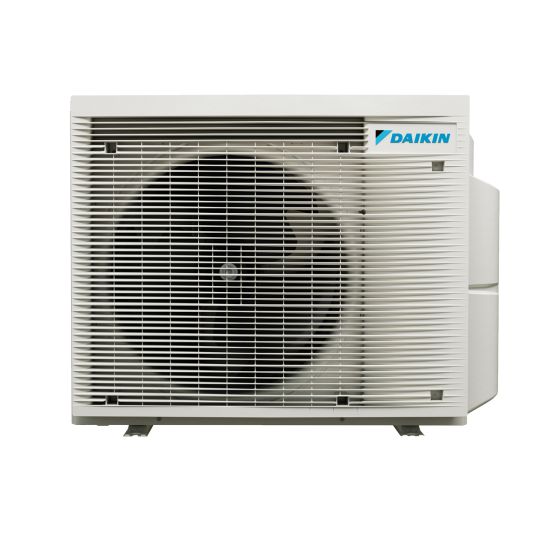

Daikin Multisplit Aussengerät 6.8 kW 3MXM68A (für 3 Innengeräte)

Name: Daikin Multisplit Aussengerät 6.8 kW 3MXM68A (für 3 Innengeräte)
Brand: Daikin
SKU: 3MXM68A
Price: 2980 CHF
Availability: InStock

Hersteller: Daikin

Bis drei Räume. Ein Aussengerät.

Daikin Multisplit-Aussengerät 3MXM68A zum Kühlen und Heizen von zwei bis drei Räumen, kombinierbar mit den Wandgeräten Stylish und Emura von 2.0 bis 5.0 kW.

bis 3 Räumefür 2 bis 3 Innengeräte
48 dB(A)Schalldruck beim Kühlen
6.8 kWKühlleistung
8.6 kWHeizleistung

Bis drei Räume, ein Aussengerät: für zwei bis drei Wandgeräte Daikin Stylish oder Emura
Frei kombinierbar: Grössen von 2.0 bis 5.0 kW, auch gemischt
Leise und kräftig: Swingverdichter, heizt bis −15 °C
Vorgefüllt: Kältemittel für bis zu 30 m Leitung
Innengeräte separat erhältlich, passende Modelle in der Beschreibung

Produktdatenblatt

2.980,00 CHF

Inkl. 8.1% MwSt.

Versandkostenfrei

Beschreibung

Multisplit-Aussengerät für bis zu drei Räume: mit einem Gerät draussen bis zu drei Zimmer kühlen und heizen

Das Daikin Multisplit-Aussengerät 3MXM68A versorgt bis zu drei Innengeräte in verschiedenen Räumen, zum Beispiel im Wohnzimmer, im Schlafzimmer und im Büro. Draussen brauchst du dafür nur ein einziges Gerät.

Mit 6.8 kW Kühlleistung und 8.6 kW Heizleistung kühlt es im Sommer und heizt im Winter bis −15 °C Aussentemperatur. Der Swingverdichter arbeitet leise und sparsam. Jeder Raum hat sein eigenes Wandgerät mit eigener Fernbedienung, Strom braucht nur das Aussengerät.

Welche Innengeräte passen zum 3MXM68A?

An das Aussengerät schliesst du zwei bis drei Wandgeräte der Daikin-Serien Stylish oder Emura an, eines pro Raum, auch gemischt. Wähle für jeden Raum ein Gerät aus, dann siehst du, ob die Kombination laut Daikin freigegeben ist und wie viel Leistung jeder Raum bekommt:

Raum 1 Raum 2 Raum 3optional

Wähle mindestens zwei Innengeräte aus.

Alle 37 Kombinationen mit Leistung

Laufen alle Innengeräte gleichzeitig mit voller Leistung, teilt das Aussengerät seine Leistung so auf (Nennwerte):

Innengeräte	Kühlen in kW	Heizen in kW
2.0 + 2.0 kW	2.00 + 2.00total 4.0 kW	2.40 + 2.40total 4.8 kW
2.0 + 2.5 kW	2.00 + 2.50total 4.5 kW	2.36 + 2.94total 5.3 kW
2.0 + 3.4 kW	2.00 + 3.50total 5.5 kW	2.36 + 4.14total 6.5 kW
2.0 + 4.2 kW	2.00 + 4.20total 6.2 kW	2.39 + 5.01total 7.4 kW
2.0 + 5.0 kW	1.94 + 4.86total 6.8 kW	2.37 + 5.93total 8.3 kW
2.5 + 2.5 kW	2.50 + 2.50total 5.0 kW	2.95 + 2.95total 5.9 kW
2.5 + 3.4 kW	2.50 + 3.50total 6.0 kW	2.96 + 4.14total 7.1 kW
2.5 + 4.2 kW	2.50 + 4.20total 6.7 kW	2.99 + 5.01total 8.0 kW
2.5 + 5.0 kW	2.27 + 4.53total 6.8 kW	2.87 + 5.73total 8.6 kW
3.4 + 3.4 kW	3.40 + 3.40total 6.8 kW	4.15 + 4.15total 8.3 kW
3.4 + 4.2 kW	3.09 + 3.71total 6.8 kW	3.91 + 4.69total 8.6 kW
3.4 + 5.0 kW	2.80 + 4.00total 6.8 kW	3.54 + 5.06total 8.6 kW
4.2 + 4.2 kW	3.40 + 3.40total 6.8 kW	4.30 + 4.30total 8.6 kW
4.2 + 5.0 kW	3.10 + 3.70total 6.8 kW	3.93 + 4.67total 8.6 kW
5.0 + 5.0 kW	3.40 + 3.40total 6.8 kW	4.30 + 4.30total 8.6 kW
2.0 + 2.0 + 2.0 kW	2.00 + 2.00 + 2.00total 6.0 kW	2.50 + 2.50 + 2.50total 7.5 kW
2.0 + 2.0 + 2.5 kW	2.00 + 2.00 + 2.50total 6.5 kW	2.46 + 2.46 + 3.08total 8.0 kW
2.0 + 2.0 + 3.4 kW	1.81 + 1.81 + 3.17total 6.8 kW	2.29 + 2.29 + 4.01total 8.6 kW
2.0 + 2.0 + 4.2 kW	1.66 + 1.66 + 3.48total 6.8 kW	2.10 + 2.10 + 4.40total 8.6 kW
2.0 + 2.0 + 5.0 kW	1.51 + 1.51 + 3.78total 6.8 kW	1.91 + 1.91 + 4.78total 8.6 kW
2.0 + 2.5 + 2.5 kW	1.94 + 2.43 + 2.43total 6.8 kW	2.43 + 3.04 + 3.04total 8.5 kW
2.0 + 2.5 + 3.4 kW	1.70 + 2.13 + 2.98total 6.8 kW	2.15 + 2.69 + 3.76total 8.6 kW
2.0 + 2.5 + 4.2 kW	1.56 + 1.95 + 3.28total 6.8 kW	1.98 + 2.47 + 4.15total 8.6 kW
2.0 + 2.5 + 5.0 kW	1.43 + 1.79 + 3.58total 6.8 kW	1.81 + 2.26 + 4.53total 8.6 kW
2.0 + 3.4 + 3.4 kW	1.51 + 2.64 + 2.64total 6.8 kW	1.91 + 3.34 + 3.34total 8.6 kW
2.0 + 3.4 + 4.2 kW	1.40 + 2.45 + 2.94total 6.8 kW	1.77 + 3.10 + 3.72total 8.6 kW
2.0 + 3.4 + 5.0 kW	1.30 + 2.27 + 3.24total 6.8 kW	1.64 + 2.87 + 4.10total 8.6 kW
2.0 + 4.2 + 4.2 kW	1.31 + 2.75 + 2.75total 6.8 kW	1.65 + 3.47 + 3.47total 8.6 kW
2.5 + 2.5 + 2.5 kW	2.27 + 2.27 + 2.27total 6.8 kW	2.87 + 2.87 + 2.87total 8.6 kW
2.5 + 2.5 + 3.4 kW	2.00 + 2.00 + 2.80total 6.8 kW	2.53 + 2.53 + 3.54total 8.6 kW
2.5 + 2.5 + 4.2 kW	1.85 + 1.85 + 3.10total 6.8 kW	2.34 + 2.34 + 3.93total 8.6 kW
2.5 + 2.5 + 5.0 kW	1.70 + 1.70 + 3.40total 6.8 kW	2.15 + 2.15 + 4.30total 8.6 kW
2.5 + 3.4 + 3.4 kW	1.79 + 2.51 + 2.51total 6.8 kW	2.26 + 3.17 + 3.17total 8.6 kW
2.5 + 3.4 + 4.2 kW	1.67 + 2.33 + 2.80total 6.8 kW	2.11 + 2.95 + 3.54total 8.6 kW
2.5 + 3.4 + 5.0 kW	1.55 + 2.16 + 3.09total 6.8 kW	1.95 + 2.74 + 3.91total 8.6 kW
2.5 + 4.2 + 4.2 kW	1.56 + 2.62 + 2.62total 6.8 kW	1.97 + 3.31 + 3.31total 8.6 kW
3.4 + 3.4 + 3.4 kW	2.27 + 2.27 + 2.27total 6.8 kW	2.87 + 2.87 + 2.87total 8.6 kW

Die Zahlen stehen in derselben Reihenfolge wie die Geräte, vom kleinsten zum grössten. Angaben laut Daikin-Datenbuch. Laufen nicht alle Geräte, steht den laufenden mehr Leistung zur Verfügung.

Alle 10 passenden Innengeräte aus unserem Shop

Stylish und Emura lassen sich frei mischen, auch in verschiedenen Farben, solange die Kombination freigegeben ist. Die Auswahl oben kennt alle 37 Kombinationen mit Geräten aus unserem Shop.

Wandgerät 2.0 kWfür Räume bis ca. 100 m³

Wandgerät StylishFTXA20
Wandgerät EmuraFTXJ20

Wandgerät 2.5 kWfür Räume bis ca. 110 m³

Wandgerät StylishFTXA25
Wandgerät EmuraFTXJ25

Wandgerät 3.4 kWfür Räume bis ca. 170 m³

Wandgerät StylishFTXA35
Wandgerät EmuraFTXJ35

Wandgerät 4.2 kWfür Räume bis ca. 210 m³

Wandgerät StylishFTXA42
Wandgerät EmuraFTXJ42

Wandgerät 5.0 kWfür Räume bis ca. 250 m³

Wandgerät StylishFTXA50
Wandgerät EmuraFTXJ50

Für welche Wohnung passt das 3MXM68A?

Das 3MXM68A versorgt bis zu drei Räume, zum Beispiel drei Zimmer mit je 3.4 kW, oder ein grosses Wohnzimmer mit 5.0 kW und zwei Schlafzimmer mit 2.5 kW. Du kannst auch mit zwei Innengeräten starten und den dritten Raum später anschliessen lassen.

Für drei grosse Räume, etwa dreimal 4.2 kW, eignet sich das Aussengerät für vier Innengeräte, das auch mit drei Geräten läuft. Wir beraten dich gerne: info@climazon.ch

Ausstattung

SwingverdichterLeise und sparsam. Nachts senkt der Flüsterbetrieb die Lautstärke des Aussengeräts zusätzlich.
Bis drei Räume, ein AussengerätSpart Platz an der Fassade oder auf dem Balkon: Draussen steht nur ein Gerät.
Jeder Raum einzelnJedes Innengerät hat seine eigene Fernbedienung und lässt sich auch über die Daikin Onecta App steuern.
Heizen bis −15 °CHeizt nach dem Prinzip einer Wärmepumpe, auch bei Minustemperaturen.
Ein StromanschlussDie Innengeräte bekommen ihren Strom über die Verbindungsleitung vom Aussengerät.
Stylish und EmuraDie Wandgeräte beider Serien lassen sich mischen, auch in verschiedenen Farben.
Vorgefüllt für 30 mBis 30 m Leitung ist kein Nachfüllen nötig, darüber 20 g Kältemittel pro Meter.
Kältemittel R32Rund ein Drittel des Treibhauspotenzials des früher üblichen R410A.

Lieferumfang

Aussengerät 3MXM68ADaikin Multisplit-Inverter-Aussengerät für zwei bis drei Innengeräte, mit R32 vorgefüllt
Innengerätenicht enthalten, passende Modelle siehe oben

Technische Daten

Grunddaten

Artikelnummer: 3MXM68ADaikin 3MXM68A9
Gerätetyp: Multisplit-AussengerätInverter-Wärmepumpe zum Kühlen und Heizen
Anschlüsse für Innengeräte: 2 bis 3mindestens zwei Innengeräte anschliessen
Passende Innengeräte: Stylish und Emura, 2.0 bis 5.0 kWsiehe Kombinationen

Leistung und Effizienz

Kühlleistung: 6.8 kWNennwert
Heizleistung: 8.6 kWNennwert
SEER (Kühlen): 7.0laut Energielabel
SCOP (Heizen): 4.0laut Energielabel, Klima mittel
Energieeffizienzklasse: A++ A+Kühlen / Heizen
Energielabel gemessen mit: Kanalgeräten FBA35EPREL 1684187

Einsatzgrenzen

Kühlen: −10 bis +46 °CAussentemperatur
Heizen: −15 bis +24 °CAussentemperatur

Schall

Schalldruckpegel Kühlen / Heizen: 48 / 48 dB(A)
Schallleistungspegel: 63 dB(A)maximal beim Kühlen, Wert für den Lärmschutznachweis

Abmessungen und Gewicht

Aussengerät (B × T × H): 974 × 408 × 734 mm
Gewicht: 62 kg

Installation und Anschluss

Kältemitteltyp: R32
Kältemittelfüllung: 2.0 kgvorgefüllt für 30 m Leitung
Nachfüllmenge: 20 g pro müber 30 m Gesamtlänge
Treibhauspotenzial (GWP): 675CO₂-Äquivalent 1.35 t
Kältetechnische Anschlüsse flüssig / gas: 3 × 1/4"
1 × 3/8" + 2 × 1/2"
Max. Gesamtleitungslänge: 50 malle Räume zusammen
Leitungslänge pro Raum: 3 bis 25 m
Max. Höhendifferenz: 15 mzwischen den Innengeräten höchstens 7.5 m
Spannungsversorgung: 220–240 V / 1 Ph / 50 Hz
Absicherung: 20 Amaximal
Verbindung Innen- / Aussengerät: 4 × 1.5 mm²pro Innengerät, ab 10 m Leitung 4 × 2.5 mm²

Angaben gemäss Hersteller. Änderungen vorbehalten.

Downloads

Technische Daten 3MXM68ADaikin-Datenbuch: Daten, Kombinationen mit Leistung, Masse und Anschlussplan, dein Gerät gelb markiert Herunterladen

Montage und Zubehör

Das brauchst du zusätzlich zum Aussengerät und den Innengeräten.

Selbst vorbereiten und Geld sparen

Du bereitest die Montage selbst vor, unser zertifizierter Klimatechniker schliesst die Geräte an und nimmt sie in Betrieb. Den Termin vereinbarst du per E-Mail an info@climazon.ch. Auf Anfrage machen wir auch die Komplettmontage, ebenfalls kostenpflichtig.

So funktioniert die Vorbereitung

Das bereitest du vorAussengerät und alle Innengeräte montieren, Wanddurchbrüche bohren und für jeden Raum die Leitungen zum Aussengerät verlegen. Die Stromzuleitung lässt du von einem Elektriker vorbereiten.
Das übernimmt unser Klimatechniker kostenpflichtigKältetechnische Verbindung, Dichtheitsprüfung, Vakuumieren und Inbetriebnahme aller Räume.

Material für die Montage

Kupferleitung 1/4" + 3/8"pro Raum so lang wie der Weg zum Aussengerät, 3 bis 25 m

Steuerkabel TT 5×1.5pro Raum 1 m länger als die Kupferleitung

Kondenswasserschlauch 16 mmpro Innengerät, mit Gefälle nach draussen

Wandkonsolefür das Aussengerät an der Hauswand

Aufstellbalkenfür das Aussengerät am Boden

Kondensatpumpenur nötig, wenn das Wasser kein Gefälle hat

Beispiel: Schlafzimmer 6 m, Wohnzimmer 10 m und Büro 8 m vom Aussengerät entfernt: 24 m Kupferleitung und 27 m Steuerkabel. Das Aussengerät ist für bis 30 m Leitung vorgefüllt, ein Nachfüllen ist hier nicht nötig.

Höhenunterschied zwischen Aussen- und Innengerät höchstens 15 m, zwischen den Innengeräten höchstens 7.5 m. Das Aussengerät hat auf der Gasseite Anschlüsse mit 1 × 3/8" + 2 × 1/2". Für 1/2" gibt es die Kupferleitung 1/4" + 1/2". Passt der Anschluss eines Innengeräts nicht zum Anschluss am Aussengerät, braucht es ein Reduzierstück. Ein Reduzierstück liegt dem Aussengerät bei. Wir beraten dich gerne bei der Planung: info@climazon.ch

Passend dazu

Aussengerät schön verkleiden

Decoclim Grösse M passt zum 3MXM68A

Die Abdeckung aus Aluminium versteckt das Aussengerät im Garten, auf der Terrasse oder an der Fassade. Innen misst sie 105 × 85 × 51 cm, das Gerät 97.4 × 73.4 × 40.8 cm. Die Lamellen lassen die Luft frei durch, für den Service hebst du sie einfach ab.

Steht das Gerät auf Aufstellbalken oder Füssen, rechne deren Höhe dazu. Wird es knapp, nimm die Grösse L.

Anthrazit/Grau

Weiss

Holz

Häufige Fragen

Antworten zum Daikin 3MXM68A: Kombinationen, Betrieb, Montage und Versand.

Kann ich nur ein Innengerät anschliessen?

Nein. Laut Daikin müssen an ein Multisplit-Aussengerät immer mindestens zwei Innengeräte angeschlossen werden. Für einen einzelnen Raum ist ein Set mit eigenem Aussengerät die bessere Wahl.

Wie viel Leistung bekommt jeder Raum?

Das hängt von der Kombination ab. Laufen alle Innengeräte gleichzeitig mit voller Leistung, teilt das 3MXM68A seine Leistung auf. Die Auswahl oben unter «Welche Innengeräte passen» zeigt dir für jede Kombination die Werte laut Daikin-Datenbuch. Läuft nur ein Teil der Geräte, steht diesen mehr Leistung zur Verfügung.

Kann ich Stylish und Emura kombinieren?

Ja. Du kannst die Wandgeräte Stylish und Emura mischen, auch in verschiedenen Grössen und Farben. Wichtig ist nur, dass die Kombination laut Daikin freigegeben ist. Die Auswahl oben prüft das für dich.

Kann ein Raum heizen und ein anderer kühlen?

Nein, nicht gleichzeitig. Alle laufenden Innengeräte arbeiten in derselben Betriebsart, also entweder Kühlen oder Heizen.

Welches Material brauche ich zusätzlich?

Für jeden Raum isolierte Kupferleitungen, ein Steuerkabel und einen Kondenswasserschlauch, dazu für das Aussengerät eine Wandkonsole oder Aufstellbalken. Die Übersicht mit Mengen, Rechenbeispiel und Links findest du oben unter Material für die Montage. Wir beraten dich gerne bei der Auswahl: info@climazon.ch

Muss Kältemittel nachgefüllt werden?

Bis 30 m Leitung insgesamt nicht, so weit ist das Aussengerät ab Werk vorgefüllt. Sind die Leitungen länger, füllt unser Klimatechniker bei der Inbetriebnahme 20 g Kältemittel pro zusätzlichem Meter nach.

Wer macht den Stromanschluss?

Die Stromzuleitung lässt du von einem Elektriker vorbereiten. Nur das Aussengerät braucht einen eigenen Anschluss mit 220–240 V, abgesichert mit höchstens 20 A. Für die Zuleitung nennt der Daikin-Katalog 3 × 2.5 mm². Die Innengeräte bekommen ihren Strom über die Verbindungsleitung 4 × 1.5 mm² vom Aussengerät, ab 10 m Leitungslänge 4 × 2.5 mm².

Brauche ich eine Bewilligung für das Aussengerät?

Das hängt von deinem Kanton und deiner Gemeinde ab. Je nach Ort braucht es für ein Aussengerät eine Bewilligung oder einen Lärmschutznachweis. Für den Nachweis brauchst du den Schallleistungspegel des Aussengeräts, laut Daikin-Datenbuch 63 dB(A) (maximal beim Kühlen). Frag am besten vor der Montage bei deiner Gemeinde nach.

Was kostet der Versand?

Dieses Aussengerät liefern wir versandkostenfrei.
